当电路设计成为产品成败的关键瓶颈

在电子产品研发过程中，硬件开发团队最常遇到的困境是什么？信号完整性问题、功耗失控、EMC测试反复不过——这些痛点往往不是源于芯片性能不足，而是电路设计阶段的“隐性缺陷”被放大。据行业统计，超过60%的电子产品二次流片（re-spin）与PCB布局或电源网络设计不当直接相关。对于北京庆鸿双茂科技有限公司这样的技术型团队而言，在技术研发早期就锁定电路设计的关键技术要点，意味着能大幅缩短产品上市周期，避免后期高昂的改版成本。

行业现状：从“能跑就行”到“极致优化”的范式转变

当前电子产品市场对硬件开发的要求已发生本质变化。一方面，物联网、可穿戴设备等产品对体积和功耗的敏感度空前提高，传统的“搭积木”式电路设计已无法满足需求；另一方面，高速信号（如DDR4/5、PCIe 4.0/5.0）的工作频率突破GHz级别，使得寄生参数、串扰、地弹噪声等原本被忽略的因素，成为决定产品稳定性的核心变量。然而，很多初创团队仍沿用“先跑通功能，再优化性能”的思路，结果在后续EMC认证或量产测试阶段频频受阻。真正成熟的电子产品技术研发，必须将电路设计作为系统工程来对待。

核心技术与选型指南：聚焦三大关键维度

1. 电源完整性——被低估的“隐形地基”

在硬件开发中，电源网络（PDN）的阻抗设计常被轻视。实际案例表明：当PDN阻抗在目标频率范围内超过0.1Ω时，芯片内核电压的纹波可能达到标称值的±5%以上，直接导致逻辑误翻转。建议在电路设计阶段就使用仿真工具（如SIwave、HyperLynx）对去耦电容的布局和容值进行迭代优化，而非仅凭经验公式。例如，对于1GHz以上的高频噪声，采用0.1μF+10nF+1nF的电容组合，并确保每个电容的安装电感（ESL）低于0.5nH，才能有效抑制谐振。

2. 信号完整性——高速链路的“生死线”

对于传输速率超过1Gbps的差分信号（如USB 3.0、MIPI D-PHY），走线长度匹配、参考平面连续性和过孔残桩效应是三个最容易被忽视的陷阱。实测数据表明：在10Gbps速率下，一个未优化的过孔残桩（stub）可能引入超过2dB的插入损耗，导致眼图闭合。正确的做法是：在顶层布线时，确保差分对间距控制在3W（W为线宽）以内，且下方参考平面无分割。若必须换层，应使用背钻（back-drill）工艺去除残桩，或采用地过孔阵列提供回流路径。

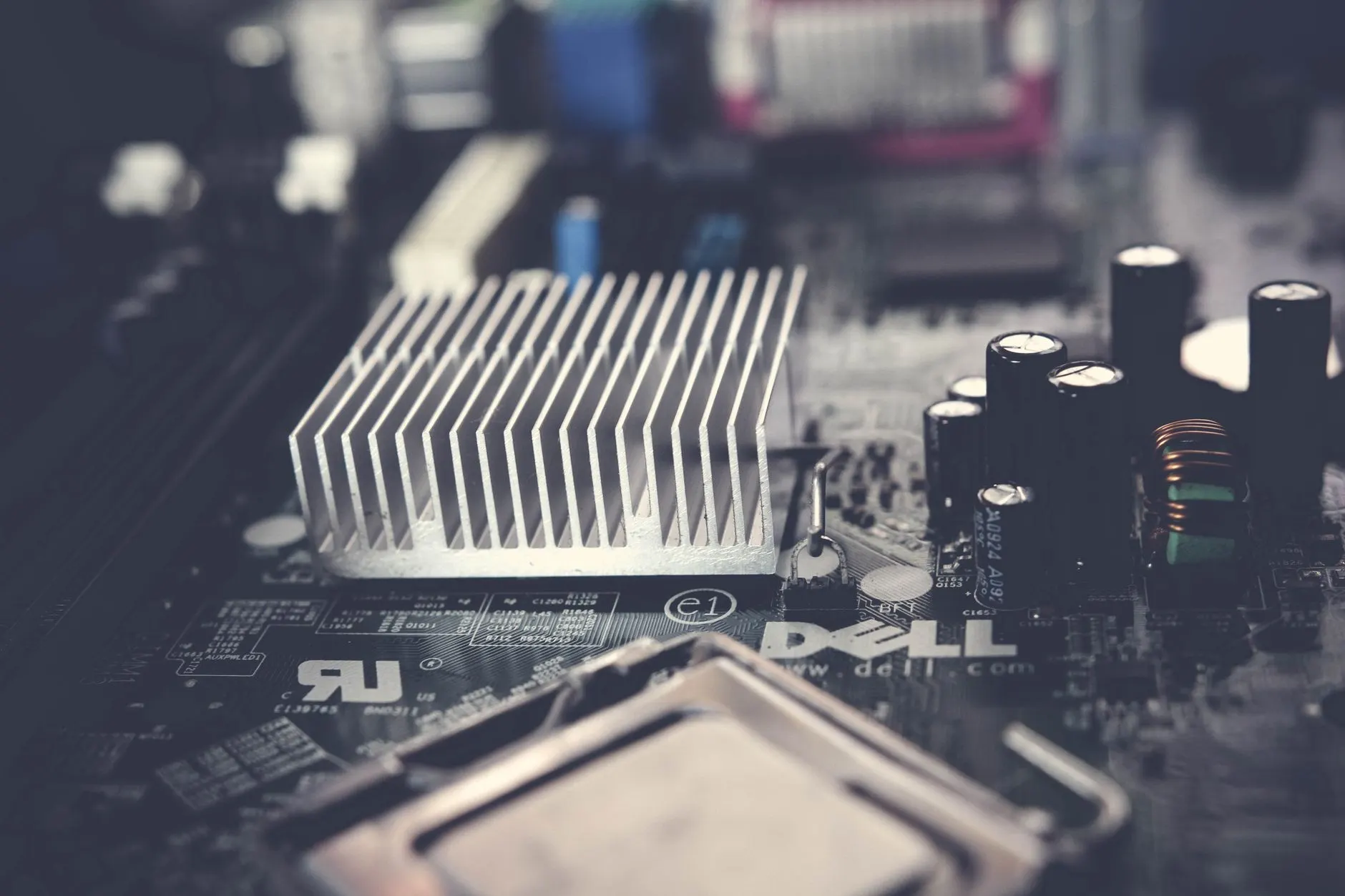

3. 热管理——从“被动散热”到“主动协同设计”

高功率密度器件（如FPGA、GaN功率管）的结温每升高10℃，其失效率会翻倍。在电路设计阶段，必须将热仿真纳入硬件开发流程。例如，对于BGA封装芯片，PCB的铜厚、过孔导热阵列（thermal via array）的间距和数量，以及铜皮与焊盘的连接方式（如采用十字花焊盘还是全连接焊盘），都会影响实际散热效率。建议在布局前使用FloTHERM或Icepak进行热-电协同仿真，确保最热器件的结温低于125℃（视具体器件规格而定）。

选型指南：元器件与EDA工具的理性决策

• 被动元件选型：MLCC电容需关注DC偏压特性（25V额定电压下施加10V偏压时，容值可能下降60%~80%），建议选用X7R或NP0材质，并降额使用。
• 连接器与屏蔽结构：对于高频电子产品技术研发，连接器的阻抗连续性比物理强度更重要，建议优先选用带地屏蔽的板对板连接器。
• EDA工具链：中小团队可借助开源工具（如KiCad）完成原理图和布局，但必须搭配独立的信号完整性/电源完整性仿真工具，避免“盲人摸象”式设计。

应用前景：从单点突破到系统级创新

随着芯片异构集成、3D封装等技术的成熟，未来的电路设计将不再局限于PCB层级，而是扩展到芯片-封装-系统（CPS）的协同优化。例如，将电源管理IC与处理器Die通过硅中介层直接互联，能减少50%以上的PDN阻抗。对于北京庆鸿双茂科技有限公司而言，持续跟进这类跨层级的硬件开发方法论，才能在竞争激烈的电子产品研发赛道中保持技术领先。无论是低功耗蓝牙模块的微小化设计，还是高速数据采集卡的信号完整性保障，电路设计始终是决定产品“下限”的基石——而扎实的技术功底，恰恰是打破性能天花板的关键。
