很多硬件团队都经历过这样的至暗时刻：原理图评审通过、PCB Layout完成、打样回来焊接调试一切正常，却在进入小批量试产时遭遇滑铁卢——贴片厂反馈焊盘间距过窄导致钢网无法开孔，结构装配时发现连接器高度与外壳干涉，EMC预测试突然冒出几个超标频点。这些问题并非偶发，而是电子产品研发流程中“设计”与“制造”脱节的典型症状。

从“能工作”到“好生产”，中间隔着什么？

一个残酷的事实是：绝大多数电路设计工程师的KPI止步于“功能验证通过”。但硬件开发的终点从来不是样机点亮，而是产线良率与交付周期。当设计文件进入SMT车间，焊盘尺寸、阻焊桥宽度、元器件封装选型、板材Tg值这些在原理图阶段被忽视的参数，会瞬间变成决定生死的关键变量。

举个真实案例：某团队设计了一款带蓝牙模组的物联网网关，原理图堪称教科书级别，却在试产时发现模组底部散热焊盘过孔设计在焊盘正中心。回流焊时锡膏沿过孔虹吸流失，导致虚焊率高达23%。工程师不得不临时改板，整个项目延期六周。这种问题，完全可以在设计阶段通过“钢网开口补偿+过孔背钻”方案规避。

可制造性设计的三个核心维度

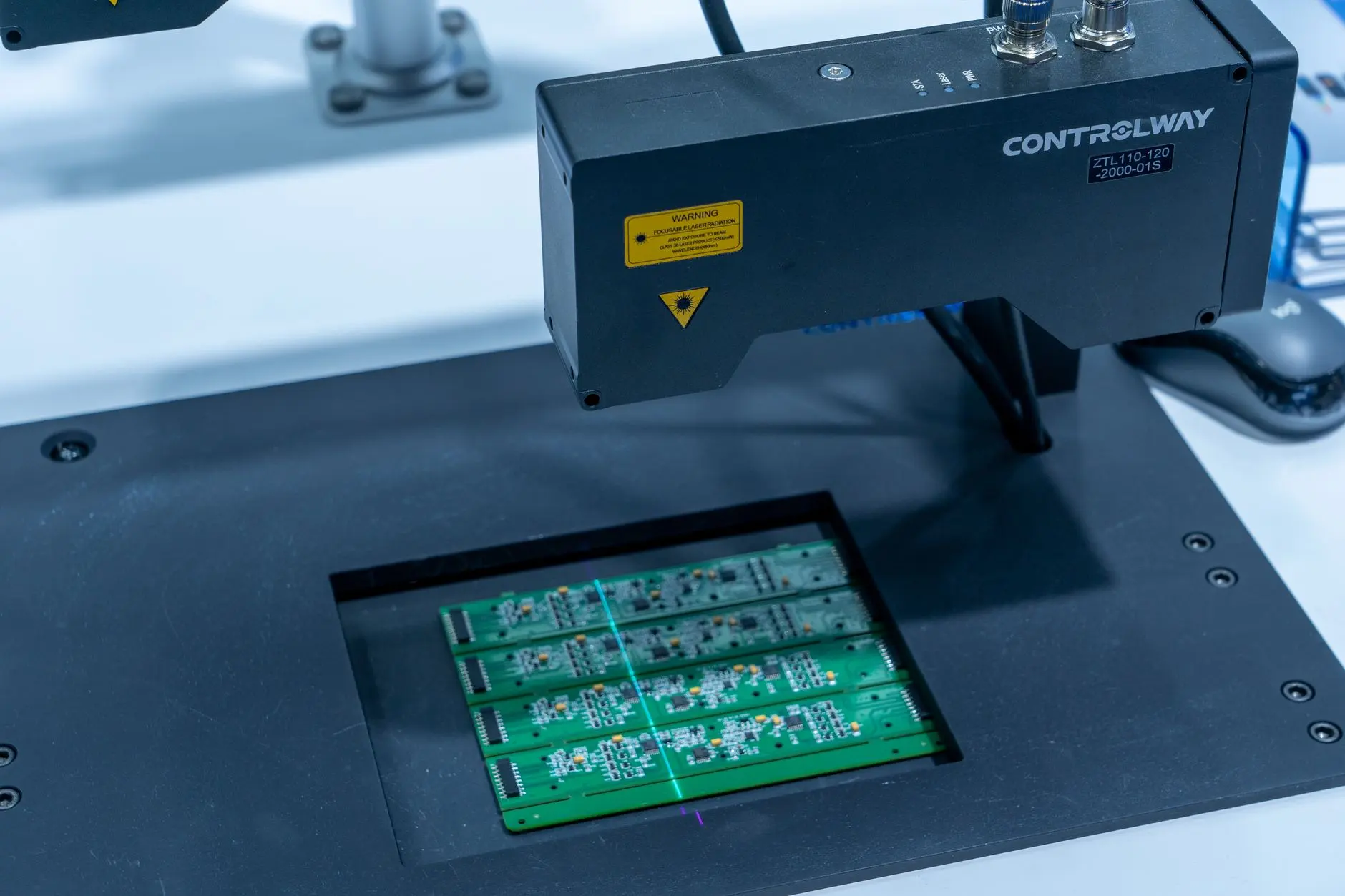

第一，PCB工艺窗口的收窄。如今0.4mm pitch的BGA、0.5mm间距的QFN已属常态，但并非所有工厂都具备激光钻孔和电镀填孔能力。设计前必须确认代工厂的最小线宽/线距、最小机械钻孔孔径（通常≥0.2mm）、以及铜厚与阻抗控制的匹配关系。否则，你的“高性能设计”只能沦为“高价废板”。

第二，元器件选型的供应链思维。一颗物料交期长达20周，或者只有单一供应商，都可能让量产计划瘫痪。资深技术研发人员会在设计阶段就锁定“替代料清单”，并评估不同品牌封装的热膨胀系数差异对焊点可靠性的影响。比如，0402电阻与0201电阻在相同焊盘设计下的立碑率就截然不同。

第三，测试与维修的可及性。很多设计为了追求美观，把测试点全部藏在器件下方，或者间距小于1.27mm。这导致ICT（在线测试）探针无法接触，最终只能依赖人工目检——漏检率大幅上升。合理的测试点设计，应当保证每根信号网络至少有一个直径≥0.8mm、间距≥1.0mm的裸露焊盘。

• 对比传统设计流程：原理图→Layout→打样→调试→改版→试产，迭代周期往往需6-8周。
• 而融入DFM规则检查（如Valor NPI）的设计流程：原理图→Layout→DFM仿真→优化→一次试产成功，周期可压缩至2-3周。

这种差异的本质，在于前者把制造问题留给产线去“发现”，后者把设计风险在电脑前“消灭”。举个例子，某工业控制板卡在DFM阶段自动识别出7处阻焊桥宽度不足0.1mm的隐患，修正后良率从82%提升至97.5%。

最后给三条切实践行建议，供正在硬件开发一线的工程师参考。其一，在Layout阶段就导入代工厂的工艺参数文件，而不是等Gerber出来后再“找茬”。其二，每个关键器件（电源IC、连接器、晶振）建立DFM自检清单，包括焊盘尺寸与器件本体比例、热焊盘过孔分布规则。其三，试产前组织一次由设计、工艺、品质三方参与的“可制造性评审会”，逐项核对钢网开孔方案与夹具避位设计。

电路设计从来不是孤岛。从实验室到量产线的这段路，决定了电子产品真正的商业价值。把可制造性设计前置，不是束缚创造力的枷锁，而是让创意安全落地的跑道。
