一款智能硬件从概念到量产，往往要跨越18到24个月的周期。期间涉及数百个技术决策点，任何一个环节的疏忽都可能导致项目延期甚至失败。对于从事电子产品创新的团队而言，理解从电路设计到批量制造的完整链路，是降低风险、缩短周期的关键。

从原理图到PCB：电路设计的核心考量

原理图设计阶段，工程师需要完成器件选型、电源树规划和信号完整性预分析。以常见的IoT终端为例，主控芯片的GPIO分配往往在早期就决定了后续软件架构的灵活性。进入PCB Layout后，高速差分线的阻抗控制、电源平面的分割策略、以及EMC滤波器的布局位置，都会直接影响产品能否通过后续的CE/FCC认证。

实际项目中，超过60%的硬件返工源于电源完整性和时钟抖动问题。建议在Layout评审时引入SI/PI仿真，提前识别风险节点。

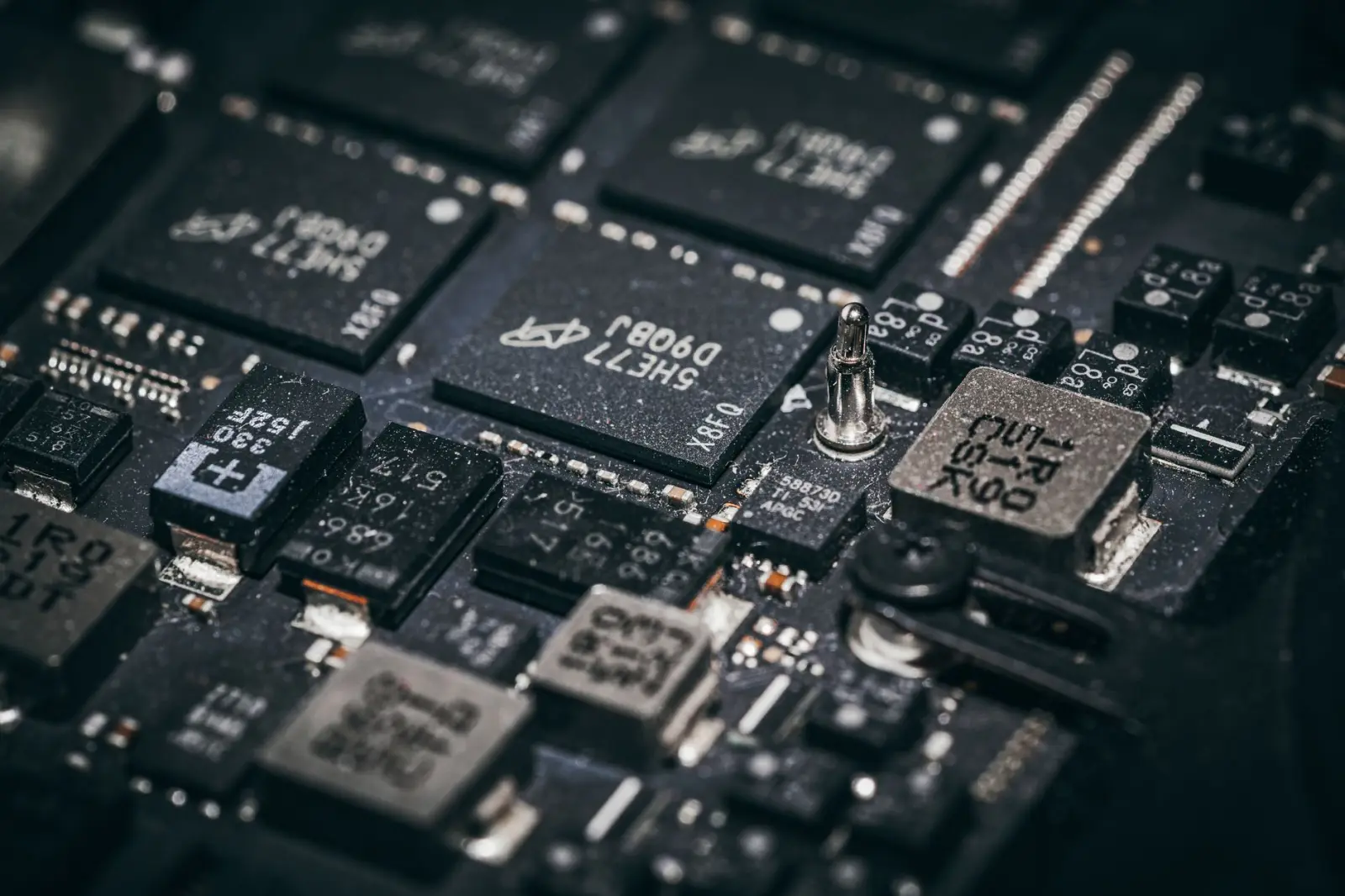

硬件开发中容易被忽视的DFM问题

可制造性设计（DFM）是连接硬件开发与量产之间的桥梁。不少团队在实验室验证通过后，直接进入小批量试产，结果暴露出焊盘间距过窄、拼板方式不合理、测试点覆盖率不足等问题。例如，0402封装的电阻电容如果间距小于0.2mm，贴片机的抛料率会显著上升。

• 焊盘设计：遵循IPC-7351标准，预留足够的工艺窗口
• 拼板优化：考虑V-CUT或邮票孔的应力分布，避免分板时损伤器件
• 测试点：关键网络预留≥1.0mm的测试焊盘，覆盖率建议达到85%以上

量产落地的关键路径与数据验证

从工程样机到量产，需要完成三轮以上的试产迭代。首轮关注功能与设计验证，第二轮聚焦工艺窗口与良率爬坡，第三轮则验证产线节拍与一致性。每一轮都应输出完整的测试报告，包括高低温循环、振动跌落、以及EMC预扫数据。

在技术研发实践中，建立可追溯的物料批次档案至关重要。某款智能穿戴产品曾因一颗LDO的批次差异导致待机电流超标30%，最终通过供应商联合分析才定位到晶圆工艺漂移。这类问题在量产阶段发现，代价往往是数十万元的召回成本。

与代工厂的协作模式同样影响落地效率。建议在EVT阶段就让EMS厂商介入，共同评审钢网开孔方案和回流焊温度曲线。同时，锁定关键器件的第二供应商，避免单一货源在爬坡期造成断料。

智能硬件的竞争已从单一功能转向系统级可靠性。把电路设计、结构、固件和制造工艺作为整体来规划，才能在成本、周期与品质之间找到最优解。北京庆鸿双茂科技有限公司持续深耕电子产品技术研发与硬件开发服务，如需进一步交流，欢迎访问我们的产品中心。
