EMC问题：硬件开发中绕不开的隐形门槛

在电子产品技术研发的实战中，EMC（电磁兼容性）设计往往决定了一款硬件产品能否顺利通过认证并稳定量产。很多团队在原理图阶段信心满满，可一到辐射骚扰或ESD测试就频频翻车。作为长期深耕电路设计一线的工程师，我想分享一些真正源自项目迭代中的经验——不是教科书式的罗列，而是那些容易踩坑、却又常被忽视的细节。

从布局到布线：把干扰扼杀在源头

解决EMC问题，最有效的手段永远是预防。在硬件开发初期，我们就应当将EMC策略前置到PCB Layout阶段。具体来说，这几点至关重要：

• 分层策略：对于四层板，优先采用“信号-地-电源-信号”的叠层结构。将地层紧贴信号层，能提供最短的回流路径，实测可将环路面积减小60%以上。
• 晶振与时钟线处理：晶振下方务必铺设完整地铜，且时钟线要远离I/O接口和板边。走线时避免过孔换层，如果必须换层，旁边要放置过孔作为回流地。
• 接口滤波电路：所有对外连接器（USB、HDMI、RS485等）的滤波器件，必须紧靠连接器放置。我曾经见过一个案例，仅仅把共模电感从连接器旁挪开了5mm，辐射值就超标了8dBμV/m。

此外，电源平面的去耦电容阵列不是越多越好。在电路设计中，应结合目标阻抗法计算所需容值组合，通常使用0.1μF+0.01μF+1000pF的组合覆盖宽频段，而非盲目堆料。

高频噪声与接地：那些容易被忽略的“坑”

在电子产品技术研发的中后期，如果遇到EMC超标，问题往往出在接地策略上。很多硬件工程师习惯将数字地和模拟地直接分割，这反而会造成回流路径断裂，引发更大的共模辐射。正确的做法是：优先采用统一地平面，仅在ADC或高精度运放下方做局部开槽隔离，并通过单点桥连接。

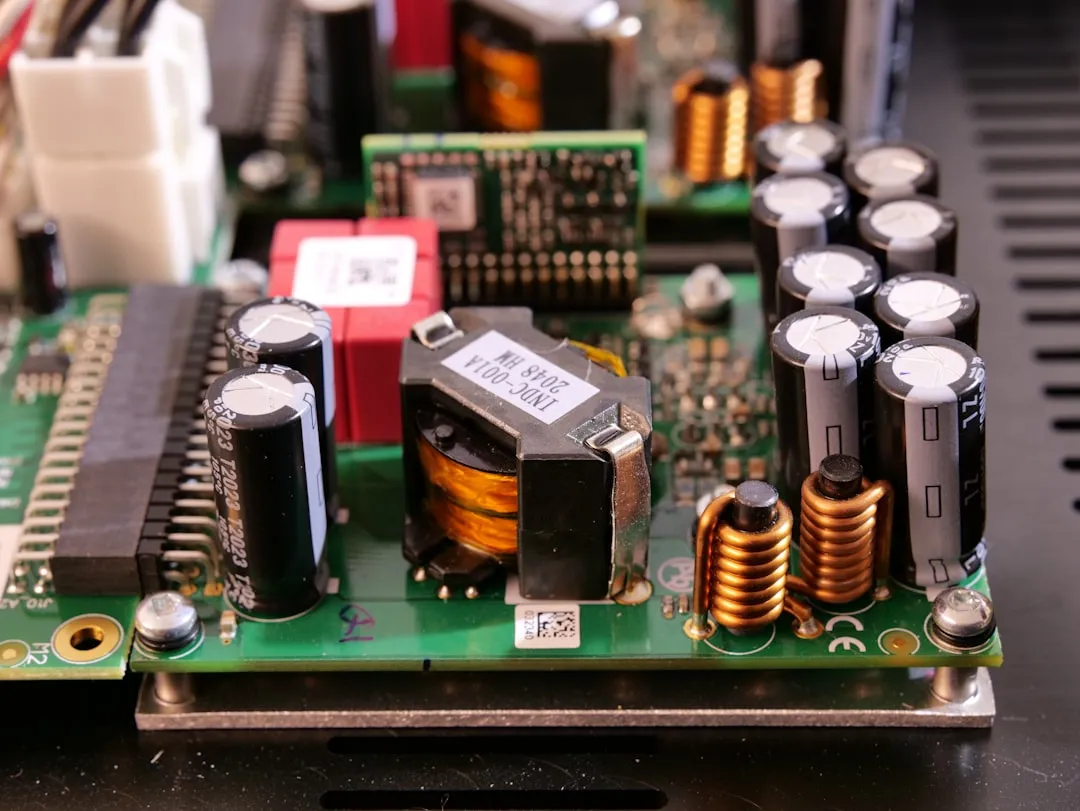

另一个常见雷区是开关电源的di/dt环路。以Buck电路为例，高边MOS管的开关节点（SW节点）是强辐射源，该节点的铜皮面积要尽量小，且输出电感应靠近该节点放置。同时，吸收缓冲电路（RC snubber）的走线长度不应超过2mm，否则寄生电感会让吸收效果大打折扣。

常见问题快问快答

Q1：产品在30MHz-100MHz频段辐射超标，通常是什么原因？
大概率是共模电流通过线缆流出所致。优先检查屏蔽层的接地方式（360°环形接地优于尾线接地），并在接口处增加共模扼流圈。

Q2：ESD（静电放电）测试时，MCU复位但程序没跑飞，怎么解？
这属于电源轨上的瞬态干扰。复位引脚要加100nF电容，且复位线路远离板边。同时检查复位芯片的VCC脚是否靠近TVS管，必要时串联磁珠。

结语：让EMC设计成为竞争力而非负担

扎实的EMC功底，不仅能让产品一次性通过认证，更能大幅降低量产后的故障返修率。北京庆鸿双茂科技有限公司在硬件开发领域积累了众多复杂项目的实战经验，从消费电子到工业控制，我们始终将电路设计的可靠性放在首位。如果你正在为电子产品中的干扰问题头疼，不妨重新审视你的叠层结构和回流路径——很多时候，答案就藏在最基础的物理原理里。
