消费电子产品的迭代速度越来越快，但很多团队在硬件开发的中后期才发现问题——信号完整性不足、EMC测试不过、量产良率低。这些问题往往不是出在某一颗芯片上，而是源于整体电路设计流程的失控。真正成熟的电子产品技术研发，必须从一开始就建立一套从原理图到量产的可追溯、可验证的闭环体系。

行业现状：看似繁荣，实则暗礁密布

国内硬件创业公司数量激增，但能够一次投板成功率超过90%的团队不足三成。多数项目卡在原理图评审与PCB Layout的衔接环节，比如高速信号线阻抗不连续、电源平面分割不合理，甚至器件封装选错导致回流焊后虚焊。电路设计不只是“画板子”，它本质上是将电气参数、热特性、机械应力甚至成本控制在有限空间内做博弈。北京庆鸿双茂科技在承接多个量产项目后发现，问题最集中的阶段往往是原理图到Layout的“翻译”过程，而非原理图本身。

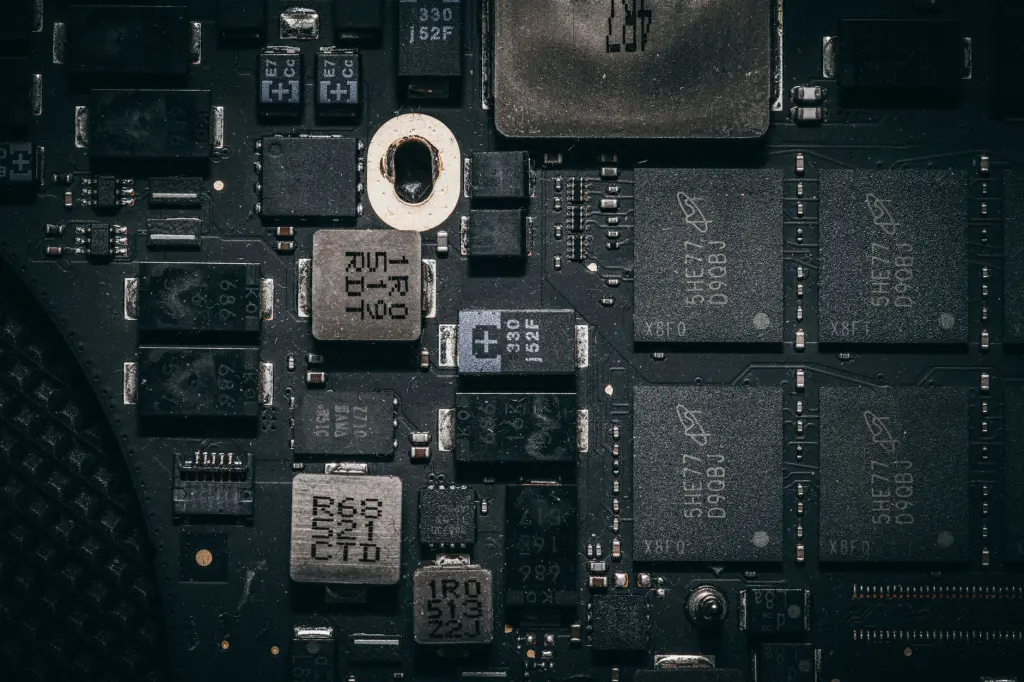

核心技术：从需求分解到DFM验证的四层架构

我们内部把电子产品硬件开发拆解为四个层级：需求层（功能/功耗/接口）→ 架构层（电源树/时钟树/总线拓扑）→ 实现层（具体器件选型与连接）→ 制造层（DFM/DFT/散热模拟）。很多团队跳过了架构层，直接开始画原理图，导致后期频繁修改。

以实际项目为例，某智能终端设备需要同时支持Wi-Fi 6和BLE 5.4，若在架构层未规划好射频前端隔离度，后期EMC测试会浪费至少两周时间。我们通常在原理图评审阶段就使用Sigrity做电源完整性预仿真，提前定位去耦电容的摆放位置与容值组合，而不是等Layout完成后再“救火”。

选型指南：不要只看datasheet首页参数

• 电源芯片：除了效率与纹波，务必看负载瞬态响应曲线，尤其是动态频率缩放场景下的过冲幅度。
• 连接器：考虑插拔寿命与镀层厚度，消费级产品建议至少选镀金0.76μm以上，否则接触电阻会在三年后显著劣化。
• 晶振：温漂系数要匹配工作环境，工业级产品选±10ppm，车规级需选±5ppm以下，并且注意负向阻抗参数。

硬件开发的真正门槛在于，你选了一颗指标完美的芯片，却忽略了它对外围电路隐性要求——比如某些ADC需要外部基准源驱动能力超过20mA，否则转换精度直接掉两位。这类经验数据，往往只有做过量产项目才能积累。

量产转化：原理图不是终点，而是起点

从原理图到量产，中间隔着测试夹具设计、固件烧录时序、老化方案以及失效分析。我们建议在原理图定稿前就与工厂沟通测试点预留方案，否则后焊线缆会导致测试覆盖率下降15%以上。此外，电路设计文档必须包含关键器件的替代料清单（至少两供），否则一颗电容停产就能让整条产线停摆。

电子产品技术研发的成熟度，体现在对异常场景的预判。比如低温冷启动时电解电容ESR增大10倍是否仍能保证复位时序？高温满载时LDO热阻是否导致过温保护误触发？这些都需要在原理图阶段通过数学计算和仿真工具验证，而不是等样机出来后再测。

未来，随着边缘AI芯片与传感器融合方案的普及，电路设计将更强调模数混合仿真与信号链完整性。北京庆鸿双茂科技始终认为，硬件开发不是孤立的画图工作，而是与结构、软件、供应链深度耦合的系统工程。只有把每一层设计决策都建立在可量化的验证数据之上，才能让产品在成本与性能之间找到最佳平衡点。
