在电子产品技术研发的完整链条中，硬件开发往往是最容易被低估的环节。软件出了bug可以远程迭代，但电路设计一旦定型，改版意味着重新投板、重新贴片、重新调试，周期和成本成倍增加。北京庆鸿双茂科技有限公司在多年硬件开发服务中接触过大量案例，发现多数问题集中在几个典型的技术难点上。以下结合实际项目经验逐一拆解。

难点一：信号完整性与电源完整性的平衡

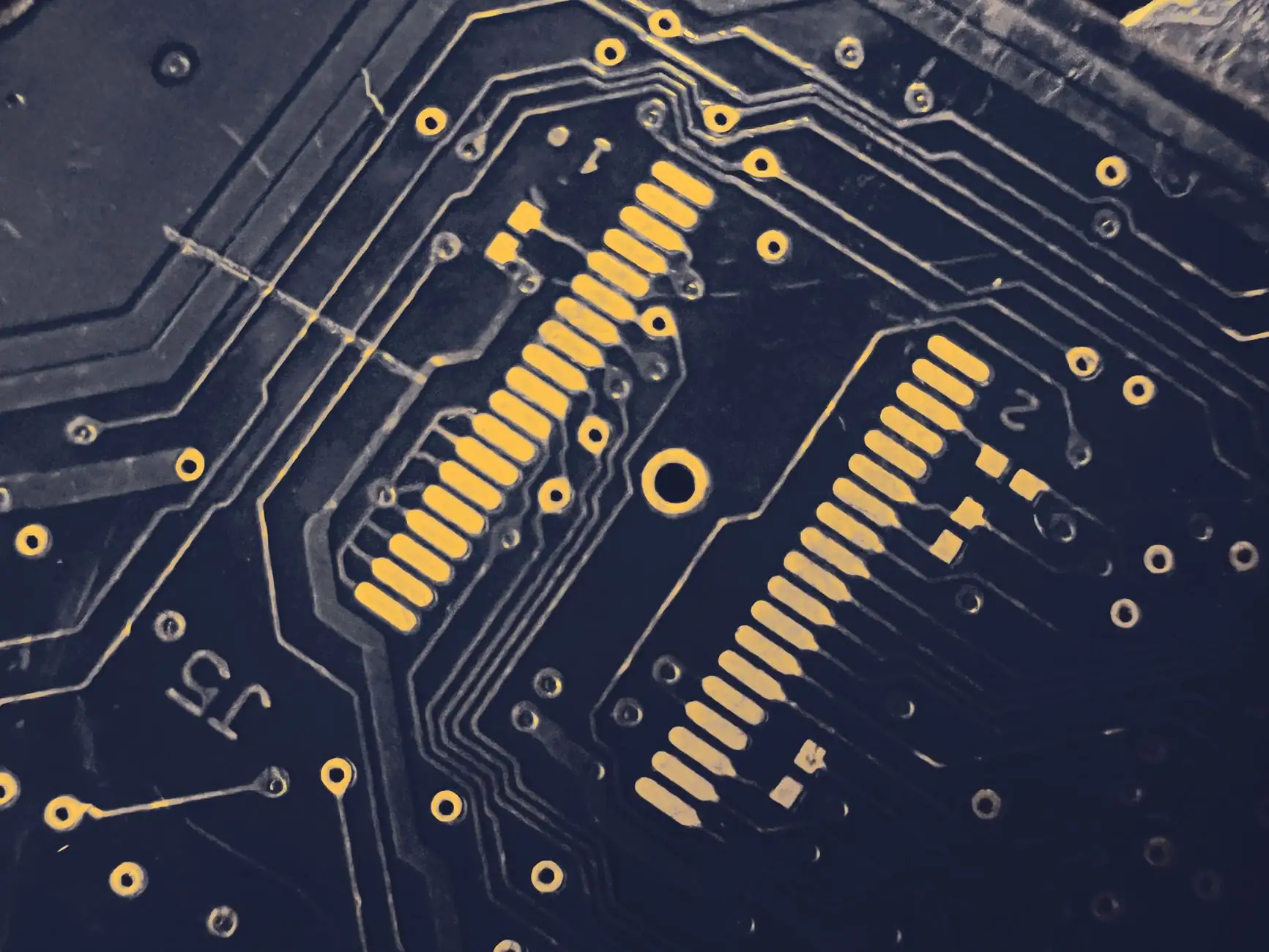

高速数字电路中，信号完整性（SI）和电源完整性（PI）往往是矛盾的两端。走线间距缩小有利于布线密度提升，却会加剧串扰；去耦电容靠近芯片引脚能改善PDN阻抗，但布局空间常常不允许。工程实践中通常需要在叠层设计阶段就介入仿真，通过调整介质厚度和参考平面位置，在成本可控的前提下找到折中方案。

一个常见的误区是过度依赖经验值而忽略仿真验证。比如DDR走线等长控制，很多人只关注±50mil的经验规则，却忽略了不同拓扑结构（Fly-by vs. T型）对时序余量的实际影响。

难点二：EMC整改的滞后性困境

电磁兼容（EMC）问题是电子产品硬件开发中最典型的"后期爆发型"难点。多数团队在原理图阶段对EMC考虑不足，等到样机送检辐射发射超标才开始整改，此时往往只能通过加磁珠、贴吸波材料等"打补丁"方式勉强过关，却牺牲了成本和一致性。

• 辐射发射超标：常见于开关电源环路面积过大、时钟走线未包地处理
• 传导骚扰余量不足：多与滤波电路参数选型不当有关，共模电感选型需匹配实际阻抗特性
• ESD抗扰度不达标：结构设计与电路防护需协同考虑，单靠TVS管往往不够

有效的做法是在电路设计评审阶段就引入EMC检查清单，把滤波、屏蔽、接地策略前置到原理图环节，而非留到测试阶段被动应对。

难点三：热设计与器件降额的协同

功率密度不断提升的今天，热设计已不再是结构工程师的专属课题。硬件开发人员在选型阶段就需要评估器件的热阻参数和实际工作结温。例如一颗标称85°C的电解电容，如果在实际环境中长期工作在70°C以上，寿命会呈指数级衰减。

降额设计同样关键。按照GJB/Z 35或IPC-9592等标准，不同器件类别有对应的降额系数要求。实际项目中常见的失误是电阻功率降额不足——比如0805封装电阻额定0.125W，在脉冲负载下实际功耗可能瞬时超过阈值，长期运行导致阻值漂移。

北京庆鸿双茂科技有限公司在服务客户的过程中发现，那些在技术研发早期就将SI/PI仿真、EMC预兼容、热仿真纳入流程的团队，硬件开发的一次成功率明显更高。电路设计从来不是画完原理图就结束的工作，它需要贯穿选型、布局、仿真、测试的完整闭环。把难点识别在前端，远比在调试台上熬夜划算。
