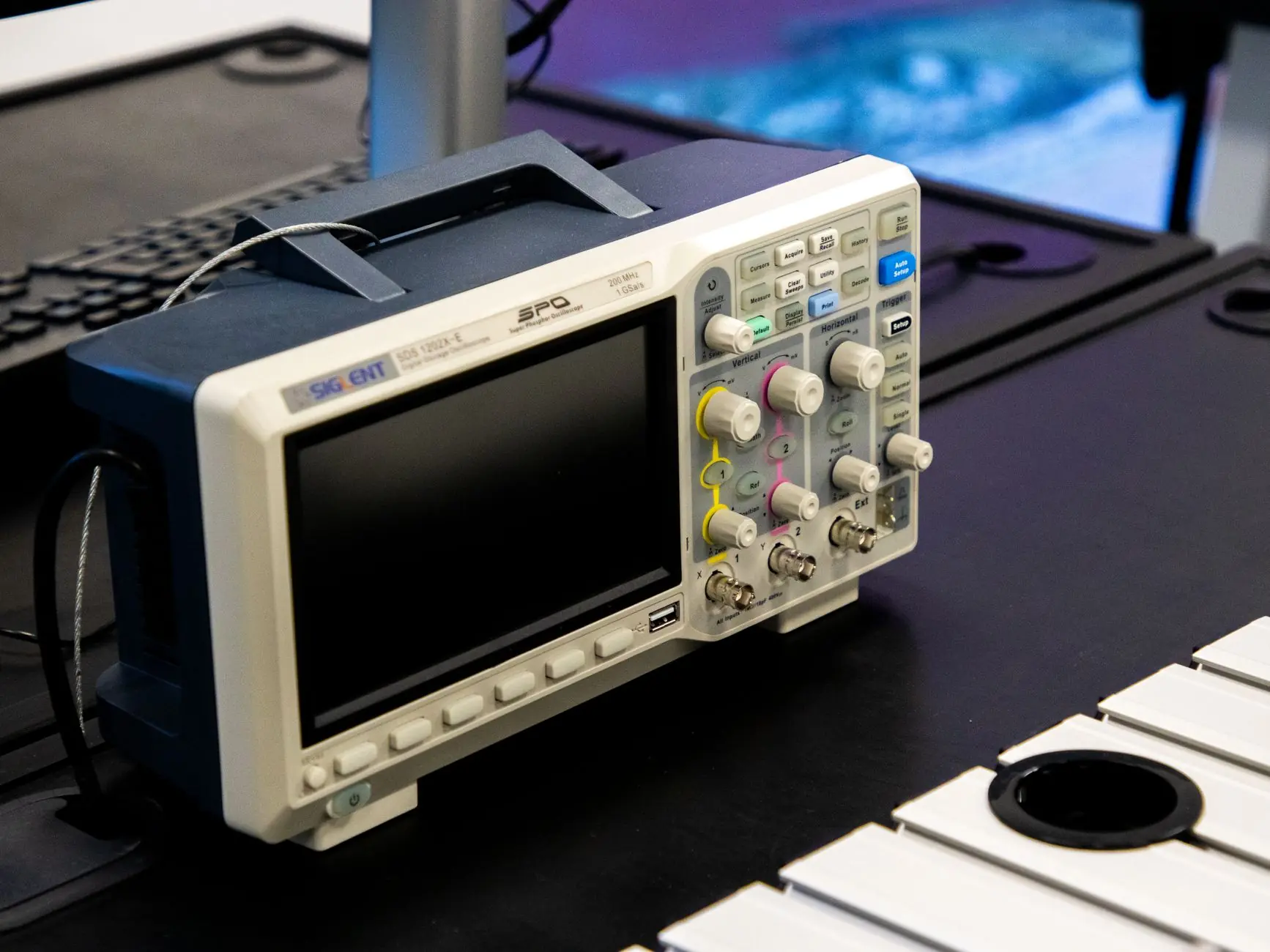

高速数字系统的普及，让信号完整性（SI）从教科书概念变成了硬件开发中的硬性门槛。我们团队在承接某工业控制板卡项目时，曾遇到一个典型困境：系统时钟频率仅提升至200MHz，原本稳定的以太网接口便出现偶发丢包，示波器测量发现数据线上存在明显的振铃与过冲。这类问题在电子产品研发中极具代表性——它不源于逻辑错误，而是物理层信号质量恶化所致。

很多工程师容易将信号完整性问题简单归咎于PCB布局，但实际上，**电路设计**阶段的器件选型与拓扑决策，往往埋下了后续隐患。以阻抗匹配为例，当驱动端输出阻抗与传输线特征阻抗失配时，反射系数呈指数级放大。我们曾用TDR（时域反射计）实测某批次样品，发现微带线阻抗偏差高达±18%，远超±10%的行业规范，直接导致上升沿退化至原值的60%。

三大核心症结与对应策略

在长期的技术研发实践中，我们总结出信号完整性失效的三个高发环节：

• **拓扑结构冗余**：多点分支（如星形拓扑）在高速信号下产生多次反射，需改用菊花链或Fly-by结构；
• **回流路径断裂**：参考平面开槽或分割，迫使回流电流绕行，形成巨大的环路电感；
• **串扰耦合失控**：平行走线间距不足3W原则（W为线宽），近端串扰噪声叠加到阈值电压附近。

针对上述问题，我们通常采用**分层递进式**解法。第一步是建立基于IBIS模型的预仿真，在原理图阶段筛查过冲与单调性；第二步是调整驱动能力，例如将DDR3地址线的驱动强度从100%降至75%，以牺牲轻微时序裕量换取振铃减弱；第三步才是PCB后仿真验证。

实践中的关键细节

另一个常被忽视的因素是**叠层设计**。四层板与六层板的信号参考平面完整性差异巨大。我们建议在成本允许时，优先选用六层板，并保证信号层紧邻完整地平面。某次改版中，仅将时钟信号从内层迁至表层并增加伴地走线，EMI辐射峰就降低了9dBμV/m。此外，终端匹配电阻的放置位置必须贴近接收端，误差超过3mm便会引入额外反射。

在**硬件开发**流程中，我们强调“仿真先行，实测复核”的双轨机制。具体操作上：

1. 使用HyperLynx或SiWave对关键网络（时钟、复位、高速差分对）做频域与时域扫描；
2. 留出至少20%的时序裕量，以应对温漂与批次差异；
3. 在样机阶段用眼图测试仪验证，要求眼高≥500mV、眼宽≥0.6UI。

这些措施并非增加负担，而是将故障排查时间压缩至传统试错法的三分之一。我们曾统计过，引入系统化SI分析后，单板平均改版次数从4.2次降至1.8次，每款电子产品的研发周期缩短约两周。

信号完整性不是孤立的仿真报告，而是贯穿电路设计、PCB布局到量产测试的持续工程。对于中小团队，建议从建立器件库的寄生参数档案做起，哪怕仅有电阻电容的ESL/ESR数据，也能显著提升仿真置信度。未来随着PCIe 5.0和112G SerDes的普及，信道损耗预算将更加苛刻，提前构建信号完整性方法论，是技术研发中投入产出比最高的决策之一。
